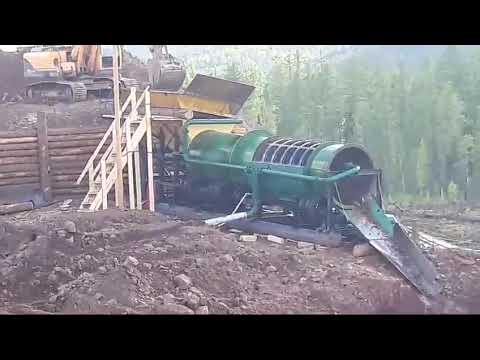

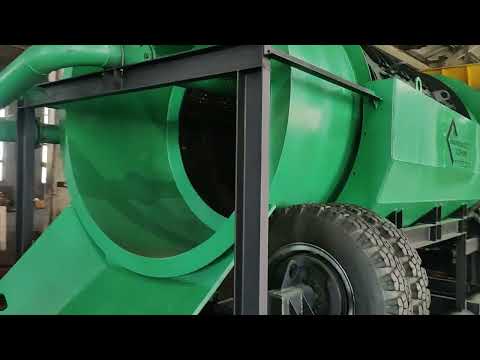

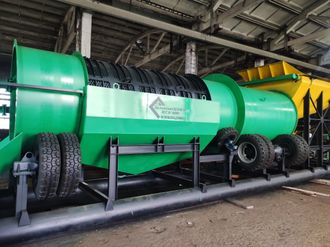

Скруббер-бутара МСБ-100 (СБ-100) - промприбор для промывки золота

7 856 000

Скруббер-бутара применяется для дезинтеграции и обогащения среднепромывистых и труднопромывистых песков. Может применяться в совокупности с различным оборудованием в технологических системах обогатительных установок. Завод может изготовить промприбор любой сложности, по Вашим эскизам и техническому заданию.


Принцип работы:

Пески подаются на колосниковую решетку приемного бункера грохота, где материал попадает под первичное орошение. Фракция -500 попадает на сеющую часть грохота, где омывается орошением и разделяется на фракции +120 и -120.Фракция +120 попадает в галечный отвал, фракция -120 попадает в собирательную ванну, где собираясь в один поток, материал направляется в переходник самородкоуловителя. В переходнике происходит улавливание самородков. После самородкоуловителя пульпа попадает в скрубберную часть скруббер-бутары, где за счет трения материала друг об друга происходит дезинтеграция глины. Двигаясь по бутаре материал попадает на сеющую часть скруббер-бутары, где происходит разделение на фракции +20 и -20. Фракция +20 уходит в галечный отвал, а фракция  -20 попадает в собирательный бункер. Из собирательного бункера пульпа попадает в шлюз, где на ковриках происходит обогащение золотосодержащих песков.

Комплектация:

1. Жесткая рама на санях.

2. Бункер загрузочный с колосниковой решеткой.

3. Скруббер-бутара d=1900мм, L=8 м лист 16мм 09Г2С или 10ХСНД.

3.1. Скрубберная часть L=4 м. оборудована лифтерами дезинтеграторами противоточного действия.

3.2. Постели размыва разделены порогами высотой 150мм.

3.3. Сеющая часть: L=3м, отверстия либо шпальт d=20-30мм.

4. Мост КАМАЗ - 2 шт.

5. Колесо опорное в сборе - 6шт.

6. Колесо упорное - 2 шт.

7. Редуктор – 1 шт. (U=20)

8. Отвальный лоток.

9. Электродвигатель 45кВт, 1500 об/мин.

10. Плавный пуск либо частотный преобразователь.

11. Система орошения скруббер-бутары.


Технические характеристики:


1. Производительность: ≥ 100 м3/час (пески среднепромывестые).

2. Максимальная крупность валунов 300 мм.

3. Частота вращения бочки: 12-16 об/мин.

4. Угол наклона бочки на санях: 0°.

5. Напряжение/частота питающей сети: 380 ±10% В/50±1% Гц.


Цена: 7 856 000 руб. с учетом НДС.


Срок поставки: 30 рабочих дней, с момента внесения 50% предоплаты.


Предлагаем изготовить промприбор Скруббер-бутара с Гарантией качества и надежности!
